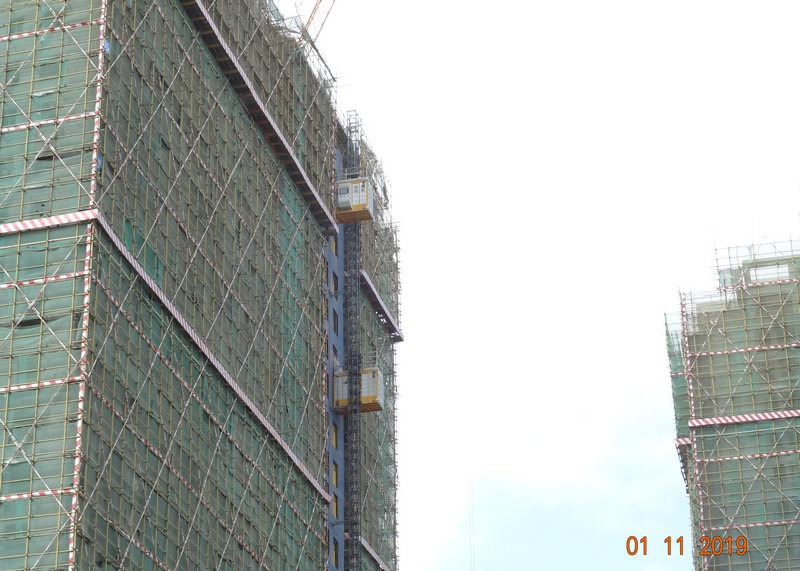

एन 12159 2012 लिफ्टिंग 36 एम / मिन निर्माण सामग्री लहरा

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xनाम | निर्माण सामग्री लहरा | उठाने की गति | उठाने की गति 0–36 एम / मिनट |
---|---|---|---|
डिज़ाइन | According to European Standard. यूरोपीय मानक के अनुसार। Truly modular सच में | सामग्री | Q345B स्टील |
उत्पादन | यूरोपीय नियमन एन 12159: 2012, एन 60204-1: 2006 / A1: 2009 के अनुसार। | रंग | पीला |
प्रमुखता देना | 36 मीटर / मिनट सामग्री लहरा,36 मीटर / मिनट निर्माण लहरा |
एन १२१५ ९: २०१२ लिफ्टिंग स्पीड ०-३६ एम / मिन निर्माण सामग्री लहरा
निर्माण सामग्री लहरा मुख्य भागों:
1. गाइड रेल प्रणाली
सामग्री और यात्रियों के लिए अनुसूचित जाति श्रृंखला निर्माण लहरा CE और आईएसओ अनुमोदित 20 # स्टील से बना गाइड रेल प्रणाली से सुसज्जित है जो 4.5 मिमी मोटी है।
2. गियर रैक
गियर रैक 55 # स्टील से बना है और इसकी सेवा का जीवन लगभग 10 वर्ष है।
3. पावर सिस्टम
एक कार के इंजन के रूप में भी, एक लिफ्ट का मुख्य हिस्सा लिफ्ट है।किसी भी खुर से बचने के लिए आवास 104 # जीबी एल्यूमीनियम से बना है।कृमि गियर का उत्पादन करने के लिए 94 # टिन कांस्य का उपयोग किया जाता है।कृमि और सुगंधित डिस्क जैसे अन्य भाग 38 # क्रोम ग्रीन एल्यूमीनियम से बने होते हैं।कांस्य कीड़ा गियर को छोड़कर, अन्य सभी भागों को गर्मी उपचार, काला करने और कोटिंग का अनुभव करना चाहिए।निर्माण फहराने का परिचालन समय 10 से 15 वर्ष है।
4. सुरक्षा उपकरण
ए।गिरफ्तारी डिवाइस
ख।लोड हो रहा है क्षमता सीमक
सी।सीमा परिवर्तन
घ।ऊपरी सीमा सुरक्षा उपकरण
इ।लोअर लिमिट प्रोटेक्शन डिवाइस
च।डोर लिमिट प्रोटेक्शन डिवाइस
जी।विंडो लिमिट प्रोटेक्शन डिवाइस को बचाना
एच।बेल चेतावनी डिवाइस
मैं।इमरजेंसी स्टॉप प्रोटेक्शन डिवाइस
जे।बफरिंग सुरक्षा उपकरण
क।मोटर अधिभार रक्षक
एल।ट्रांसफार्मर शॉर्ट-सर्किट सुरक्षा उपकरण
म।चरण अनुक्रम सुरक्षा उपकरण
एन.हाइड्रोलिक सेल्फ-सर्विस स्काइलाइट, महाद्वीप और एयर-टाइटनेस बेहतर है
o.other सुरक्षा द्वार केवल ऑपरेटर को अनुमति देने के लिए आपूर्ति की जाती है
पी।स्वयं सेवा टैंकर, सुविधाजनक और आसान
क्यू। "एस" सामग्री के लिए दरवाजा प्रकार, संचालित करने के लिए आसान है
r.PLC नियंत्रण प्रणाली, काम करने की स्थिति और समस्या की जांच करने के लिए सुविधाजनक दिखाया जा सकता है
5. केबल
हम वास्तविक GB केबल को नियोजित करते हैं जो गुणवत्ता की गारंटी है।
6. विद्युत प्रणाली
विद्युत प्रणाली में मुख्य उपकरण सभी आयात किए जाते हैं।
ए।स्थापित प्रशंसक गर्मी को प्रभावी ढंग से फैलाने में मदद करता है।
ख।एक समय देरी रिले के साथ, निर्माण लिफ्ट आसानी और स्थिर रूप से बंद हो सकती है।
सी।अलार्म घंटी गिर गिरफ्तारी डिवाइस की शुरुआत के उपयोगकर्ताओं को सूचित करता है।
घ।जब मोटर या इलेक्ट्रिकल सिस्टम की विफलता होती है, तो विफलता चेतावनी प्रकाश प्रकाश संकेत भेजेगा।
7. सुरक्षा बाड़
बाहरी बाड़ और बाड़ गेट प्लास्टिक-छिद्रित प्लेट के साथ बनाया गया है
8. अतिरिक्त स्केलिंग सीढ़ी
प्रत्येक निर्माण फहराने के लिए, अधिक सुविधाजनक और लचीली स्थापना सुनिश्चित करने के लिए दो स्केलिंग लैड्स को ड्राइव सिस्टम में जोड़ा जाता है।
निर्माण सामग्री लहरा तकनीकी डाटा
आइटम और अनुच्छेद सं। | SC200BD, MP-B05;SC200 / 200BD, MP-B06निर्माण सामग्री लहरा |
भार क्षमता | 2,000 केजी प्रति केज |
उठाने की गति | ०-३६ मीटर / मिनट। |
मैक्स।सामान उठाने की ऊंचाई | 450 मी |
पिंजरे का आकार (आंतरिक) | 3.2 (लंबाई) * 1.5 (चौड़ाई) * 2.35 (ऊंचाई) मीटर प्रति केज |
पिंजरे के दरवाजे | 3 दरवाजे, प्रवेश द्वार + निकास द्वार + साइड दरवाजा |
मोटर नियंत्रण | एफसी (आवृत्ति नियंत्रण) |
इंजन की शक्ति | 2x11 किलोवाट प्रति केज |
गियरबॉक्स | पेचदार गियरबॉक्स |
सुरक्षा उपकरण प्रकार | केन्द्रापसारक ब्रेक |
बिजली आपूर्ति रेंज | 380-500 वी, 50 या 60 हर्ट्ज, 3 चरण |
मस्त का प्रकार | स्क्वायर कॉलम 650 * 650 मिमी बोल्ड रैक के साथ |
लंबाई मस्तक अनुभाग | 1.508 मी |
रैक मॉड्यूल | 8 |
