रैक और पिनियन निर्माण लिफ्ट यात्री और सामग्री लिफ्ट काउंटर रोलर जीजेजे प्रकार

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xआवेदन | उभाड़ना | रंग | चांदी या काला |
---|---|---|---|
सामग्री | स्टील | पैकेज | कार्टन का डिब्बा |
प्रसंस्करण प्रौद्योगिकी | सीएनसी मशीनिंग | आकार | गोल |
सतह उपचार | काला करना या गैल्वनाइज़ करना | ||
प्रमुखता देना | सामग्री लिफ्ट काउंटर रोलर,रैक और पिनियन निर्माण रोलर,जीजेजे प्रकार लिफ्ट काउंटर रोलर |

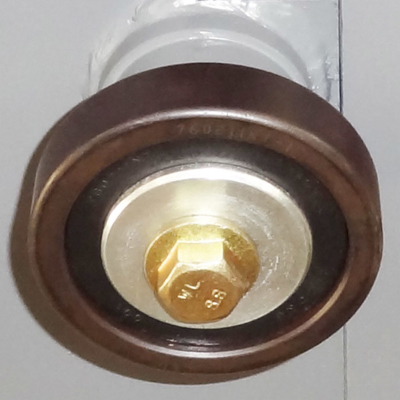

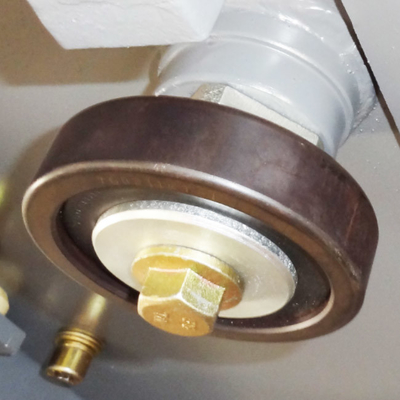

रैक और पिनियन निर्माण लिफ्ट यात्री और सामग्री लिफ्ट काउंटर रोलर नया जीजेजे प्रकार
आवेदन
SC100, SC150, SC200, SC300 निर्माण स्थल रैक और पिनियन लिफ्टों पर। निर्माण लिफ्टों के पिनियन के लिए प्रति-दबाव के रूप में कार्य करता है।उन्हें रैक से कूदने से रोकना.
विशेषताएं
उच्च गुणवत्ता वाले कार्बन संरचनात्मक स्टील सामग्री का उपयोग करना
सतह पर काला या गैल्वनाइज्ड
खत्म करना: काला करना या जस्ती करना
मुख्य रूप से जीजेजे बिल्डर लिफ्टों में प्रयोग किया जाता है।
तकनीकी डेटा
आयाम ((मिमी) | |||||
बाहरी व्यास (D) | φ125 | काउंटर रोलर चरण व्यास/विशिष्ट आंतरिक छेद (डी) | φ45 | ||
इकट्ठा की कुल ऊंचाई (एल) | 75 | एक्सेन्ट्रिक आस्तीन की मोटाई (h) | 25 | ||
काउंटर रोलर संयोजन की कुल ऊंचाई (एच) | 62 | एक्सेन्ट्रिक आस्तीन कदम की ऊंचाई (टी) | 12 | ||
काउंटर रोलर की मोटाई (S) | 40 | एक्सेन्ट्रिक आस्तीन चरण व्यास (d1) | φ60 | ||
बोल्ट छेद | φ25 | ऑफसेट (पी) | 3 | ||
काउंटर रोलर कदम की ऊंचाई (टी) | 24 | गास्केट का व्यास (d2) | φ70 |
